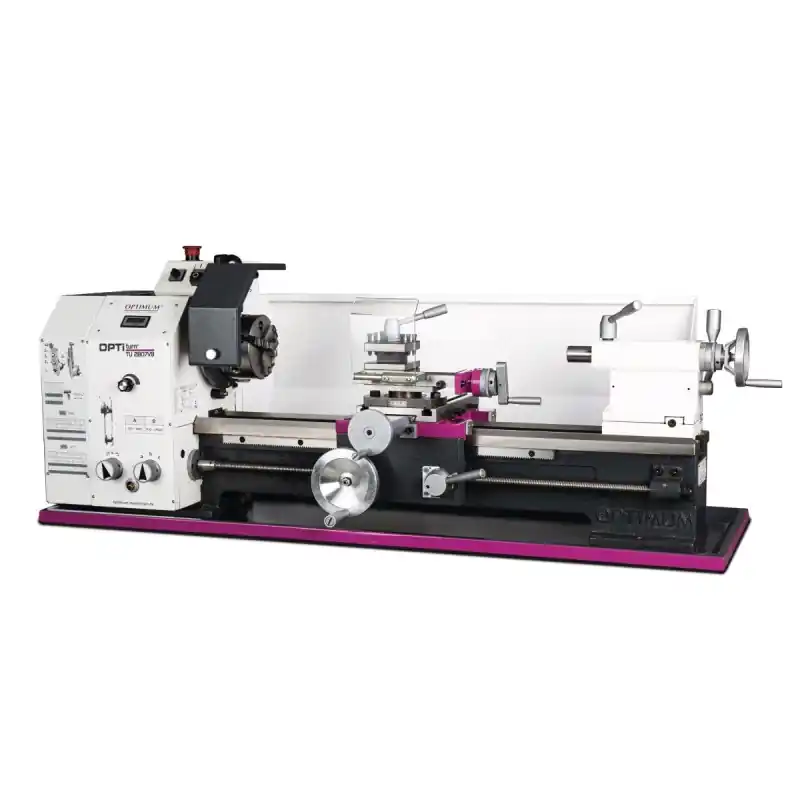

Description
- Banc prismatique en fonte, trempé par induction et rectifié avec précision (HRC 42 – 52)
- Fabrication haute précision
- Précision de concentricité du nez de broche < 0.009 mm
- Précision de concentricité du mandrin < 0.04 mm
- Arrêt durgence coup de poing avec tension de sécurité
- Equipé de 3 chariots : longitudinal, transversal et supérieur
- Chariot transversal rainuré
- Chariot supérieur orientable pour le tournage conique
- Décalage latéral de la poupée mobile permettant le tournage conique long
- Equipé dune vis mère montée sur paliers graissés pour les opérations de filetages et davance longitudinale automatique
- Volants des chariots gradués 0.04/0.01 mm avec remise à zéro
- Large gamme de filetages grâce aux pignons acier fournis de série
- Boîte davances très souple, pignons trempés et lubrifiés par bain dhuile
- Carter de protection de mandrin asservi électriquement
- Manette dinversion en façade permettant le pas à gauche
- Changement de vitesse simple et rapide par courroies en V
- Verniers gradués
- Double roulement de broche qualité P5 avec rattrapage des jeux
- Inversion électrique du sens de rotation droite/gauche sur le panneau de commande en façade
- Motorisation haute performance sans entretien
- Tourelle 4 positions indexées avec carter de protection
- Alésage de broche 26 mm
- Rattrapage du jeu de broche
- Rattrapage de jeux sur tous les mouvements
- Équipé dun variateur de vitesse électronique et dun afficheur digital de vitesse
- Norme DIN EN 55011 Classe C2
- Certificat de contrôle
- Produit selon les normes DIN 8606 (normes outillage)
- Un excellent rapport qualité/prix
Accessoires de série :
- Mandrin 3 mors Ø 125 mm
- Pointe fixe CM 2, pointe fixe CM 4
- Carter arrière
- Bac à copeaux
- Carter de protection de mandrin
- Tourelle 4 positions
- Kit de pignons davances
- Clefs de service
- Certificat de contrôle
| Marque | OPTIMUM |
| Référence | 3427010 |
| Alésage de broche | Ø 26 mm |
| Alimentation électrique | 230 V |
| Attachement de broche | CM 4 Cône court |
| Cône Morse du fourreau de poupée mobile | CM 3 |
| Course du chariot longitudinal | 580 mm |
| Course du chariot supérieur | 60 mm |
| Course du chariot transversal | 160 mm |
| Course du fourreau de poupée mobile | 85 mm |
| Diamètre fourreau de poupée mobile | 30 mm |
| Diamètre usinable au-dessus du banc | 266 mm |
| Diamètre usinable au-dessus du chariot | 170 mm |
| Distance entre-pointes | 700 mm |
| Filetages métriques | 0,23,5 mm/T |
| Filets au pouces (TPI) | 568 TPI |
| Fréquence moteur | 50 Hz |
| Hauteur de pointe | 140 mm |
| Largeur de banc | 180 mm |
| Nombre d’avances longitudinales | 6 |
| Nombre de pas (Filets au pouces) | 21 |
| Nombre de pas (métriques) | 18 |
| Nombre de vitesse de broche | 2 |
| Plage d’avances longitudinales | 0,070,4 mm/tour |
| Puissance moteur | 1,1 kW |
| Section d’outils Max. | Max. 12 x 12 mm |
| Variateur de vitesse | 1502500 T/min. Réglable électroniquement |
Dimensions et poids
| Poids net | 188 kg |
| Hauteur | 440 mm |
| Largeur | 660 mm |
| Longueur | 1370 mm |
