Description

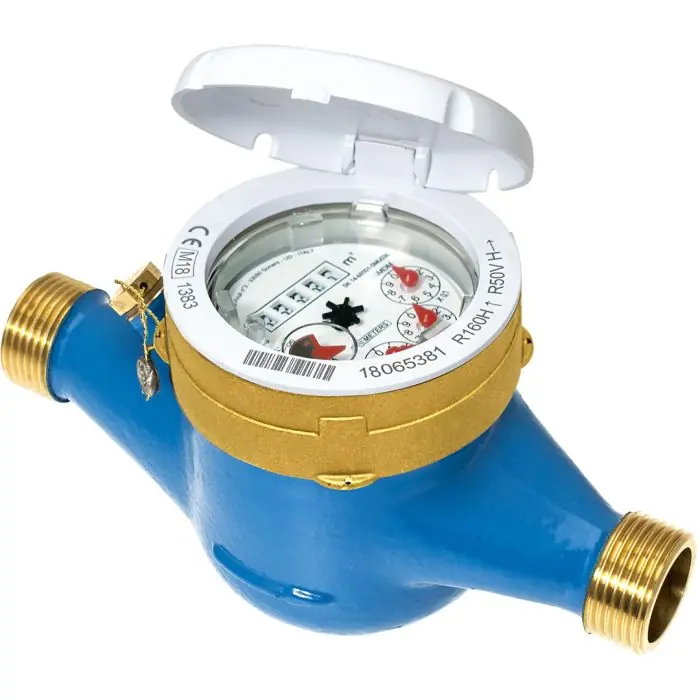

Compteur 1ère prise eau froide à jets multiples – PN16 – calibre 20 – Mâle 1″ (26/34) – Sferaco
Le compteur d’eau froide 1ère prise à jets multiples est un outil de mesure précis et fiable, conçu pour surveiller la consommation d’eau froide dans les installations domestiques, commerciales ou industrielles. Grâce à sa technologie à jets multiples, ce compteur garantit une lecture précise du débit d’eau, même dans des conditions de circulation instables ou variables, ce qui en fait une solution idéale pour des besoins de suivi rigoureux et détaillé. Installé en première prise, omoffre une intégration facile dans les systèmes de distribution d’eau froide. Sa conception robuste et durable, associée à des matériaux de haute qualité, lui permet de résister aux variations de pression et de température, tout en maintenant une précision optimale sur le long terme. Facile à installer et à lire, le compteur d’eau froide à jets multiples se distingue par sa capacité à fournir des informations précises en temps réel sur les volumes d’eau consommés.
Données techniques
- Calibre : 20
- DN : 1″ (26/34)
- Écartement 190 mm (Voir plan)
- Compteur eau froide à jets multiples première prise
- Cadran sec avec capot orientable
- Montage toutes positions sans longueurs droites nécessaires en amont ou en aval (U0-D0)
- Raccordement : Fileté Mâle BSP
- Température mini : +0°C
- Température maxi : +30°C
- Pression maxi : 16 Bar
- Turbine à jets multiples
- Pré-équipé télérelève
- Entrainement magnétique
- Matière : Corps Laiton CB770S-4MS
- Lecture directe sur 5 rouleaux (lecture possible avec système radio monté)
- Corps laiton 4MS
- Indice de protection IP68
Montage de votre compteur
Les tuyauteries doivent être parfaitement nettoyées et exemptes de toutes impuretés pouvant endommager le compteur. Les tuyauteries doivent être parfaitement alignées et leur supportage suffisamment dimensionné afin que les compteurs ne supportent aucune contrainte extérieure. Lutilisation dun kit support de compteur est fortement recommandée. Lassemblage des compteurs sur les tuyauteries doit être réalisé avec des raccords à portées de joints plates. Le serrage des embouts doit être réalisé avec des outils adéquats afin de ne pas endommager les embouts. Le couple nécessaire à lassemblage ne doit pas provoquer de tensions ni déformations de la structure des embouts. La mise en place dun filtre additionnel en amont du compteur est nécessaire si des particules solides sont contenues dans leau. Installer un robinet avant le compteur et après le compteur afin de pouvoir lisoler et le démonter si besoin. Il est également recommandé dinstaller un clapet antipollution après le compteur (entre le compteur et le robinet après compteur) afin de protéger le réseau dun retour deau polluée.
Lors des essais sous pression ou épreuve des tuyauteries, les compteurs devront être déposés pour éviter tous risques liés à la surpression et aux coups de bélier qui pourraient endommagés la turbine.
Mise en service
La mise sous pression doit être progressive pour ne pas endommager le mécanisme. Le compteur doit être protégé des risques dinondation de pluie et de gel. Eviter lexposition directe au rayonnement solaire.
Normalisations
- Fabricant certifié ISO 9001 : 2015 et ISO 14001 : 2015
- DIRECTIVE 2014/68/UE : Produits exclus de la directive ( article 1, § 2b )
- Compteurs certifiés selon la directive MID 2014/32/UE Annexe III MI-001
- Attestation conformité sanitaire Française : A.C.S. N° 20 ACC LY 428
- Certification pour leau potable Anglaise WRAS
- Filetage mâle BSP cylindrique suivant la norme ISO 228-1
- Transmission radio selon le protocole MBUS EN13757-4
