Description

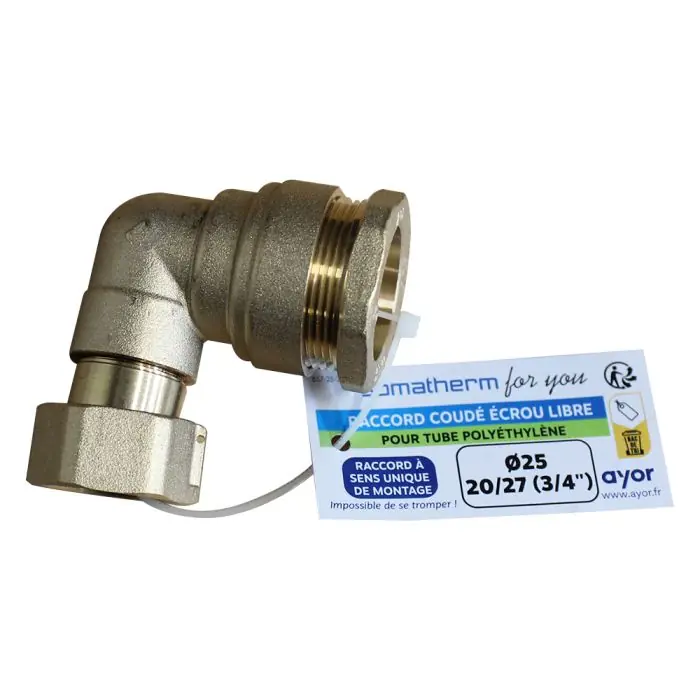

Coude laiton 90° femelle écrou libre 3/4″ (20/27) pour tube PE Ø25 – Somatherm
Le coude laiton 90° pour tube PE est un raccord utilisé principalement dans les installations de plomberie et dirrigation. Il permet de changer la direction dun réseau de canalisation en assurant un angle de 90 degrés, tout en garantissant une connexion fiable et durable entre deux tubes en polyéthylène (PE). Son matériau, alliage de cuivre et de zinc, lui confère une excellente résistance à la corrosion et une grande robustesse. Il est conçu pour être utilisé avec des tubes en polyéthylène, un matériau couramment employé dans les réseaux dalimentation en eau potable, lirrigation agricole et certains systèmes industriels. Grâce à son système de fixation, il ne nécessite pas de soudure ni doutillage spécifique. Il suffit dinsérer le tube PE dans le raccord et de serrer lécrou pour obtenir une connexion sûre et étanche.
Données techniques
- Composé d’un corps, d’une bague plate, d’un écrou et d’une bague crantée conique en laiton pour une bonne tenue dans le temps
- Raccordement d’entrée pour tube PE de diamètre extérieur Ø25
- Filetage femelle écrou libre 3/4″ (20/27)
- Angle : 90°
- Pression de service : 20 bar
- Température de service : -10° à +80°C
- Le joint torique intégré en EPDM garantit une grande résistance et une étanchéité optimale
- Permet l’installation d’un circuit en tube PE sans risque d’erreur dans le sens de montage des raccords
- Normé ACS
- Conception française
- Garantie 5 ans
La bague crantée conique à sens unique de montage renforce la résistance mécanique de l’écrou à la flexion (anti-arrachement) et facilite le montage, tout en éviant le risque d’erreur (système SUMO : Sens Unique de Montage)
Précautions d’emploi
- Toujours couper le tube PE avec un coupe tube approprié en s’assurant que la section du tube est propre et ébavurée
- Marquer le tube pour visualiser la longueur d’emboîtage du tube dans le raccord
- Bien insérer le tube dans le raccord jusquà la butée
- Serrer lécrou sur le corps du raccord à laide de deux clés sans excéder un couple de serrage de 20 Nm
