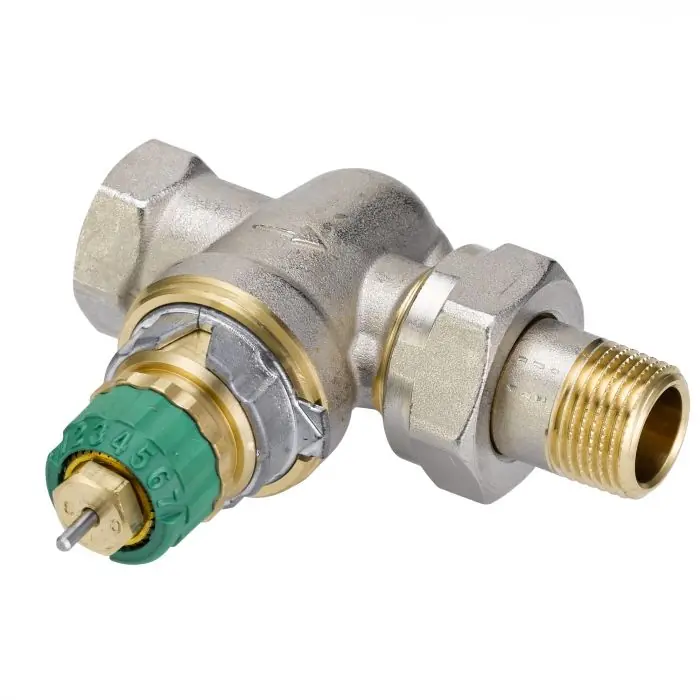

Corps de robinet radiateur droit 1/2″ (15/21) RA-DV 15 Dynamic Valve – Danfoss 013G7714
La gamme de robinet de radiateur RA-DV, auto-équilibrants, est utilisée conjointement avec les systèmes de chauffage bitude et ses têtes thermostatiques Danfoss (Type RA). Entre 80 et 90 % des immeubles dEurope du Nord sont équipés de systèmes de chauffage présentant un équilibrage hydraulique faible voire absent. Ceci se traduit par :
- des nuisances dues à un chauffage trop fort ou trop faible ;
- des nuisances dues au bruit ;
- des frais dénergie élevés.
Dans les systèmes de chauffage bitube, le dimensionnement et lajustement adéquats des vannes sont indispensables pour garantir une consommation dénergie optimale et un confort élevé de lutilisateur.
Le robinet intègre un dispositif de limitation du débit maximum et est doté dun régulateur de pression interne, permettant de maintenir la pression différentielle à un niveau constant de 0,1 bar. Il est également fourni avec un bouchon de protection, pouvant être utilisé pour une régulation manuelle durant la construction de votre installation. Cependant, ce bouchon ne doit as être utilisé comme un dispositif de fermeture manuelle. Dautres produits plus adaptés sont utilisés dans ce cas.
La tige du presse-étoupe est composée dacier chromé et fonctionne avec un joint torique lubrifié durable. Le presse-étoupe peut être remplacé sans vidanger le système. Si un traitement de leau est effectué, il est impératif de respecter strictement les consignes de dosage du fabricant. Veillez à proscrire tous les mélanges contenant de lhuile minérale. Enfin, pour éviter les dépôts et la corrosion, la composition de leau chaude doit être conforme au règlement VDI 2035.
Données techniques
- Dimensions : DN15
- Raccordement entrée et de sortie : 1/2″ (12/17)
- Modèle Droit
- Matériau : Laiton
Pré-réglage
Les valeurs de préréglage des robinets RA-DV peuvent être ajustées facilement et avec précision sans outil (réglage par défaut = N).
- Retirez le bouchon de protection/la tête thermostatique.
- Trouvez le repère de référence (R).
- Tournez la bague de réglage jusquà ce que le préréglage souhaité saligne sur le repère de référence.
- Avec un réglage N, le robinet est complètement ouvert. Ce réglage peut être utilisé comme position de vidange ou de rinçage.
- Lorsque la tête thermostatique a été installée, le préréglage ne peut pas être modifié accidentellement.
Optimisation du circulateur
Il est possible déconomiser lénergie du circulateur. Règle pratique : 1/2 débit = 1/8 régime de charge. Lopération seffectue comme suit :
- Toutes les vannes RA-DV doivent être préréglées.
- Démontez tous les capteurs.
- Modifiez le préréglage actuel de la vanne à la position la plus défavorable sur 2. Mesurez la pression différentielle sur cette vanne avec loutil P Danfoss et ajustez la pression du circulateur.
- Pendant lopération, le système mesure la pression correspondant aux positions ouverte et fermée de la vanne puis affche la différence. Réduisez la pression de la pompe jusquà observer une modifcation, puis augmentez la pression jusquà ce quelle ne varie plus. Vous avez à présent obtenu le P souhaité (RA-DV P min. = 0,1 bar).
- Réinstallez les capteurs.
- Réglez la courbe de chauffe sur le régulateur (dans la chaufferie) à une valeur raisonnable par rapport aux précédents réglages et en relation
- avec la température extérieure = env. 65 °C pour la température de départ (selon la courbe de chauffe).
Lobjectif de léquilibrage dun système de chauffage est doptimiser le débit et dobtenir une consommation de chaleur aussi efficace que possible. Pour atteindre cet objectif, nous devons nous assurer que la bonne quantité deau est distribuée vers les radiateurs et que la pression de pompage ou le réglage du régulateur de pression différentielle est correct.
Estimation de la puissance thermique
- Procurez-vous des plans reprenant toutes les dimensions en m2 des pièces de tous les appartements. Si vous ne pouvez pas disposer des plans, vous pouvez utiliser un télémètre laser pour mesurer les surfaces.
- Sélectionnez la déperdition thermique.
- Calculez le débit.
- Déterminez les valeurs de préréglage de chaque vanne de radiateur en fonction du débit calculé. Repérez le réglage sélectionné dans le tableau des préréglages (Page 2 du Manuel d’utilisation).
- En concertation avec le propriétaire ou le gardien de limmeuble, déterminez les limitations à appliquer et la température ambiante actuelle. Examinez sil y a lieu dopter pour des têtes thermostatiques avec bulbe à distance.
- Toutes les vannes de radiateur doivent être réglées.
- Remplissez le circuit deau, puis purgez-le.
