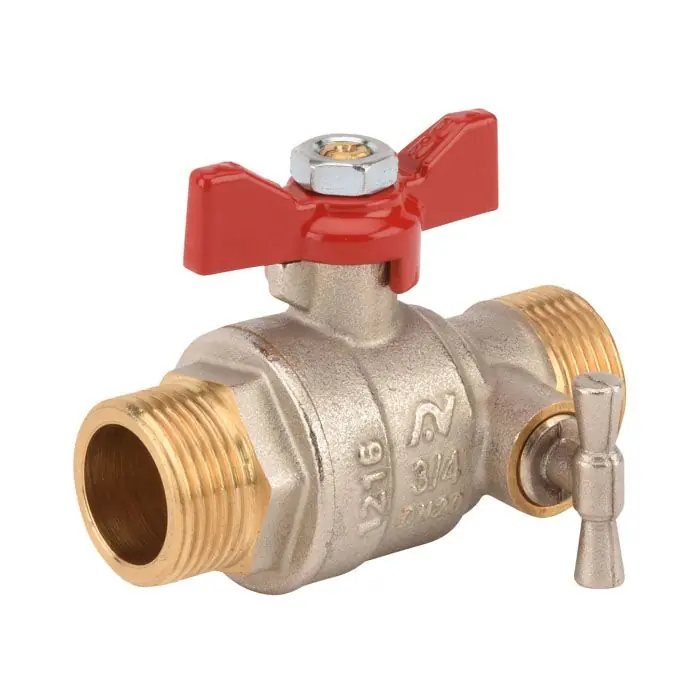

Vanne à sphère PN25 ACS Manette Papillon rouge Mâle/Mâle à purge 3/4″ (20/27) passage standard – Sferaco
La vanne à sphère est utilisée dans les systèmes de plomberie classique ou dinstallation industrielle pour contrôler ou interrompre le débit de fluides. La manette papillon permet une manipulation facile, même dans des espaces restreints. Grâce à son design compact, elle est particulièrement appréciée dans les installations où l’espace est limité. Certifiée ACS (Attestation de Conformité Sanitaire), cette vanne est conforme aux normes pour une utilisation avec de l’eau potable, garantissant une sécurité sanitaire optimale. Polyvalente, fiable et facile à installer, elle est un choix idéal pour assurer une régulation précise des fluides.
Données techniques de la vanne
- Dimensions : Mâle Mâle 3/4″ (20/27)
- PN 25
- Passage standard
- Bille pleine
- Presse étoupe PTFE
- Manette papillon aluminium rouge
- Purge DN 1/4″ (8/13)
- Pour réseaux dadduction et de distribution deau
- Température mini admissible Ts : – 10°C
- Température maxi admissible Ts : + 120°C
- Pression maxi admissible Ps : 25 bar
- Matière : Laiton CW617N-4MS suivant EN 12165
Normalisations
- Fabrication certifié ISO 9001 : 2015
- DIRECTIVE 2014/68/UE : Produits exclus de la directive ( Article 1. § 2.b )
- Attestation de conformité sanitaire ACS N° 22 ACC LY 832
- Filetage mâle BSP cylindrique suivant la norme ISO 228-1
Instructions de montage et maintenance
- Avant montage des robinets, bien nettoyer la tuyauterie afin d’en éliminer tout objet divers (particulièrement les gouttes de soudure et copeaux métalliques) qui pourraient l’encombrer et qui pourraient venir bloquer la robinetterie.
- Vérifier l’alignement des tuyauteries amont et aval (un alignement imparfait peut entraîner une contrainte importante sur la robinetterie)
- Bien vérifier l’encombrement entre les tuyauteries amont et aval, la robinetterie n’absorbera pas les écarts. Les déformations résultant de cette pratique peuvent entrainer des problèmes d’étanchéité, des difficultés de manœuvre, et même des ruptures. En conséquence, présenter l’appareil en position pour bien vérifier les conditions d’assemblage.
- Avant l’assemblage, bien vérifier la propreté des filetages et taraudages.
- Caler provisoirement les tronçons de tuyauterie qui n’ont pas encore leur support définitif. Ceci pour éviter d’appliquer sur la robinetterie des contraintes importantes.
- Les longueurs de taraudage étant le plus souvent plus petites que les longueurs théoriques ISO/R7, il est indispensable de limiter la longueur filetée du tube et de bien vérifier que l’extrémité du tube ne vient pas buter en fond de filet.
- Pour létanchéité de lassemblage vanne tuyauterie, il est indispensable dutiliser des produits compatibles avec les exigences de lACS ( attestation de conformité sanitaire ).
- Positionner de part et d’autre du robinet des colliers de maintien.
- Dans le cas de montage en réseau sanitaire, chauffage ou de climatisation avec tube PER, flexible et autres matériaux de synthèse, il est indispensable de bien maintenir ces tubes et flexibles par des colliers afin d’éviter toutes contraintes sur le robinet (cahier des prescriptions communes de mise en œuvre du CSTB).
- Pour le vissage du robinet, entrainer celui-ci en rotation du côté du vissage exclusivement et seulement sur le 6 pans. Utiliser une clé plate ou une clé à molette et pas de clé à griffes.
- Ne jamais serrer les corps des robinets dans un étau.
- Au vissage du robinet, serrer modérément. Ne pas bloquer avec des rallonges de clé qui pourraient provoquer des ruptures ou des déformations du corps.
- D’une manière générale, pour toute robinetterie bâtiment et chauffage, ne pas dépasser le couple de 30Nm au serrage.
