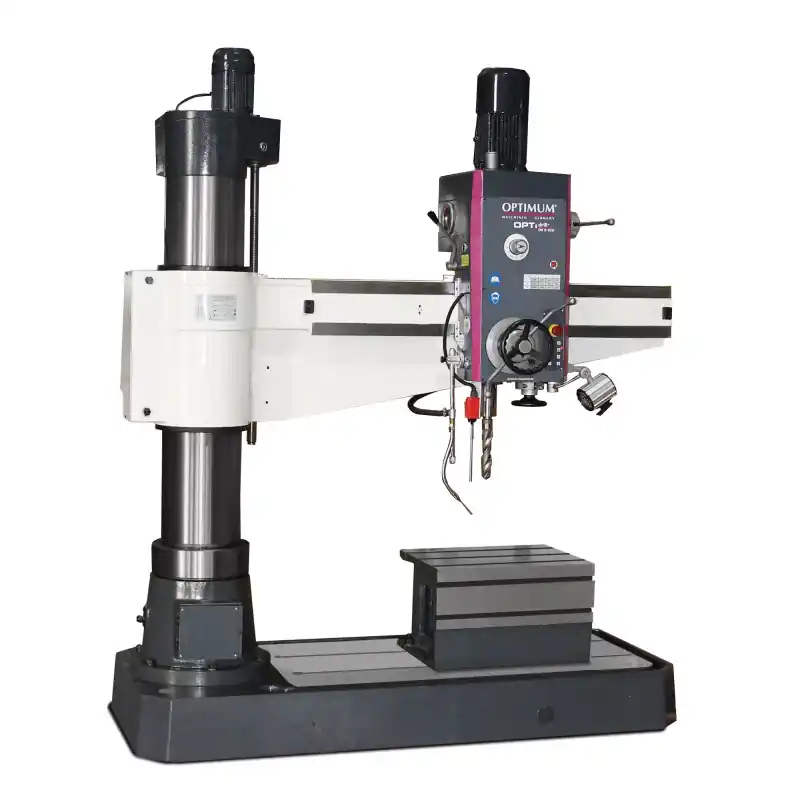

Description
- Gamme d’applications polyvalente : perçage, alésage, filetage
- Moteur à freinage électrique
- Commandes avec alimentation électrique 24 V CC et chaîne de sécurité à 2 canaux conforme à la norme DIN EN 12717
- Bâtiment massif et robuste de haute qualité
- Grande portée grâce à la tête de machine à réglage horizontal
- Panneau de commande ergonomique
- Axes de pivotement et de translation à fonctionnement fluide
- Construction robuste et résistante à la torsion de la flèche
- Réglage de la hauteur de flèche par un puissant moteur et une broche de levage
- Réducteur de la tête de perçage lubrifié par bain d’huile
- Glissières de flèche trempées et rectifiées avec précision
- Roues d’engrenage en acier chrome-nickel, trempées et rectifiées avec précision pour un fonctionnement silencieux et fluide
- La tête de perçage et la colonne peuvent être serrées ou desserrées ensemble ou séparément
- Rotation droite/gauche
- Table de perçage robuste et précise, de grandes dimensions
- Table de serrage trempée et rectifiée avec rainures en T parallèles
- Éclairage de la machine
- Protection contre les surcharges
- Colonne en fonte à parois épaisses assurant un fonctionnement fluide et une grande stabilité
- Lampe LED
- Système de refroidissement avec réservoir intégré socle
- Table de serrage incluse dans la livraison
- Colonne et poupée fixe par serrage mécanique
| Marque | OPTIMUM |
| Référence | 3049350 |
| Alimentation électrique | 400 V |
| Attachement de broche | MT 4 |
| Capacité de perçage dans l’acier (S235JR) – max. | 40 mm 45 mm |
| Course manuelle axe X | 1000 mm |
| Course manuelle Axe Z | 680 mm |
| Course de broche | 270 mm |
| Diamètre de colonne | Ø 150 mm |
| Dimensions rainures en « T » de la table | 14 mm 22 mm |
| Distance brochetable max. | 1210 mm 3 370 mm |
| Distance max. broche – colonne | 1210 mm |
| Distance max. broche à la table de bridage | 910 mm |
| Distance min. broche – colonne | 370 mm |
| Distance min. broche à la table de bridage | 280 mm |
| Entraxe des rainures en « T » | 145 mm 180 mm |
| Fréquence moteur | 50 Hz |
| Hauteur de la table de bridage | 370 mm |
| Largeur de table de bridage | 450 mm |
| Largeur de travail de bridage de la pièce | 970 mm |
| Longueur de table de bridage | 600 mm |
| Longueur de travail du socle | 2550 mm |
| Nombre de vitesse de broche | 12 |
| Puissance moteur | 2.2 kW 4 kW |
| Puissance moteur de serrage hydraulique | 0,75 kW |
| Puissance moteur du système d’arrosage | 90 W |
| Puissance motorisation de la colonne | 1,5 kW |
| Rotation de la table autour de la colonne | ± 180 ° |
| Variateur de vitesse | 40 – 1896 T/min |
Dimensions et poids
| Poids net | 2200 kg |
| Hauteur | 2450 mm |
| Largeur | 800 mm |
| Longueur | 2045 mm |
