Description

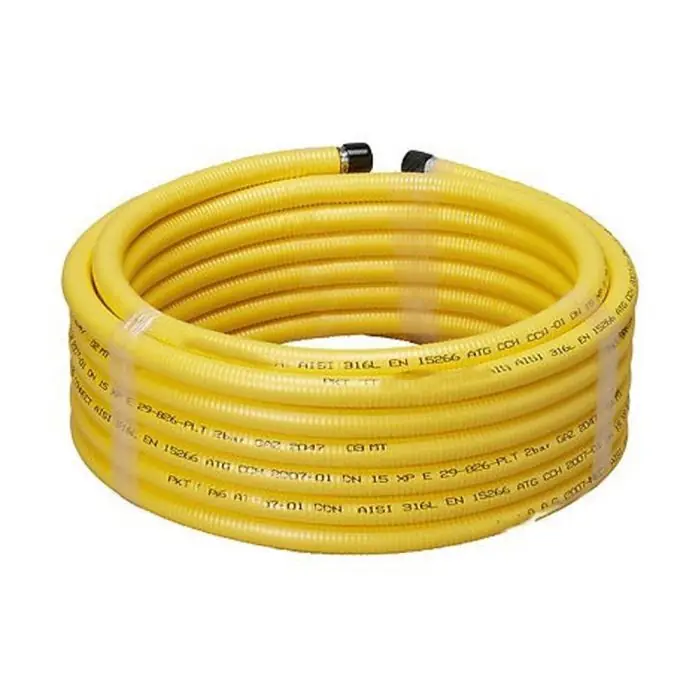

Couronne de tuyau PLT – DN 32 – 15 Mètres – Favex
Permet de réaliser les installations de distribution de gaz (Gaz naturel ou GPL) dans les bâtiments de tous types.
Caractéristiques techniques
Entrée : PLT DN 32
Sortie : PLT DN 32
Pression de service : 0,5 bar
Longueur : 15 m
Rayon de courbure minimum : 40 mm
Rayon de courbure recommandé : 141 mm
Revêtement : Polyéthylène
Couleur : RAL 1016 jaune
Débit : Selon abaques
Mode d’emploi
- Déterminer la longueur requise, couper le tuyau pliable PLUG&GAZ à travers la gaine à l’aide du coupe-tube PLUG&GAZ. Le plan de coupe est localisé en creux d’onde.
- Tourner le coupe-tube dans une seule direction en resserrant la molette de pression progressivement après chaque rotation.
- Dénuder les 6 premières ondes à l’aide d’un couteau ou un cutter (pour les DN 15, 20, 25 et 32), les 5 premières ondes pour le DN40.
- Glisser et placer en attente une section de manchette thermo-rétractable sur le tuyau au préalable.
- Insérer le tuyau dans le raccord.
- Enfoncer le tuyau jusqu’à disparition complète de la partie inox dénudée.
- Retirer la bague de sécurité (jaune) du raccord.
- Une fois les opérations ci-dessus accomplies, serrer l’écrou à la main, puis terminer avec des clés. Les écrous sont serrés en butée (jeu nul).
- Lors du serrage de l’écrou, le corps du raccord reste fixe.
