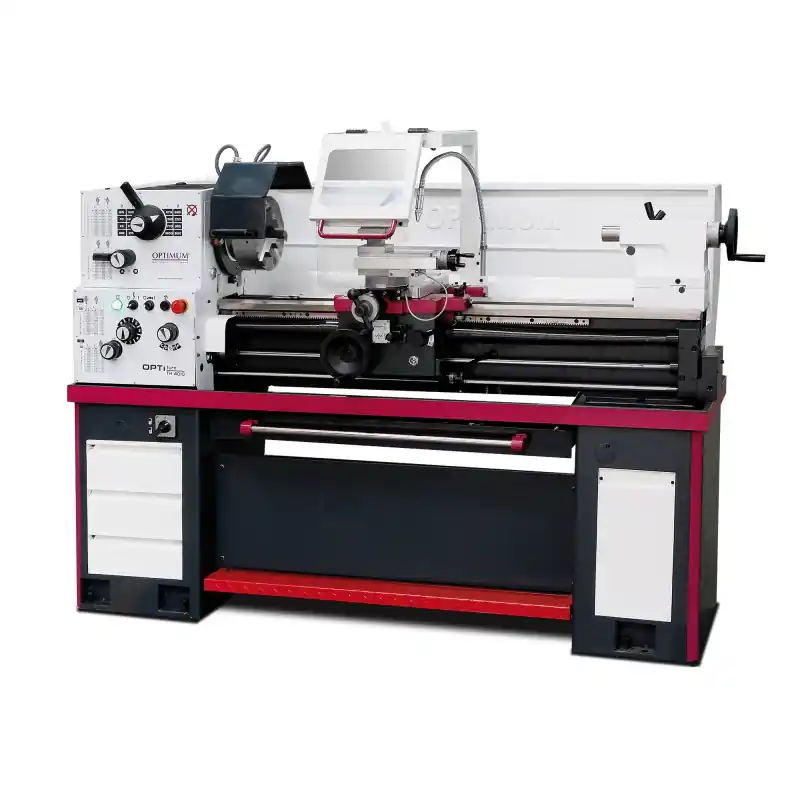

Description
- Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
- Système dattachement rapide du mandrin DIN ISO 702-2 Nr.5 (Camlock D1 – 5)
- Précision de concentricité du nez de broche < 0.015 mm
- Boîte davances souple, pignons trempés et lubrifiés par bain dhuile
- Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain dhuile
- Décalage latéral de la poupée mobile pour le tournage conique long
- Orientation du chariot supérieur pour le tournage conique
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère, arrêt durgence coup de poing
- Volants débrayables de sécurité sur les axes X et Z
- Boîte mécanique 8 vitesses, moteur bi-vitesses soit 16 vitesses
- Protection électrique du moteur (modèles TH 4010 et TH 4010D)
- Transformateur basse tension 24 volts
- Commutateur CW/CCW à deux canaux approuvé conformément à la norme EN 23125
- Commutateurs testés en fonction du cycle de vie EN ISO 13849
- Sélectionneur principal verrouillable
- Tiroir à copeaux monté sur glissières
- Lampe de travail LED
- Frein de broche mécanique au pied pour le filetage et larrêt durgence
- Socle de machine avec tiroirs et armoire de rangement à droite et à gauche
- Système darrosage de série
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
Accessoires de série :
- Mandrin 3 mors Camlock
- Ø 200 mm
- Lunette fixe Ø 10 à 100 mm
- Lunette à suivre Ø 10 à 80 mm
- Lampe de travail LED
- Douille de réduction CM 6/CM 3
- 2 pointes fixes CM 3
- Tourelle 4 positions
- Kit de pignons davance
- Clés de service
| Marque | OPTIMUM |
| Référence | 3402070SET |
| Alésage de broche | 52 mm Ø 52 mm |
| Alimentation électrique | 400 V |
| Attachement de broche | Camlock DIN ISO 702-2 No.5 Camlock DIN ISO 702-2 Nr 6 CM 6 |
| Capacité max. de la tourelle | 20 x 20 mm |
| Cône Morse du fourreau de poupée mobile | CM 3 |
| Course du chariot supérieur | 140 mm |
| Course du chariot transversal | 230 mm |
| Course du fourreau de poupée mobile | 120 mm |
| Diamètre fourreau de poupée mobile | 45 mm |
| Diamètre usinable au-dessus du banc | 420 mm |
| Diamètre usinable sous le banc rompu | 260 mm 520 mm |
| Distance entre-pointes | 1000 mm |
| Filetages métriques | 0,2 – 14 mm/T. 39 pas |
| Filets au pouces (TPI) | 72 à 2 TPI 45 pas |
| Hauteur de pointe | 200 mm 210 mm |
| Largeur de banc | 250 mm |
| Nombre de vitesse de broche | 16 |
| Nombre de vitesses de broche | 16 |
| Pas modules | 0,3 à 3,5 18 pas |
| Pas trapézoïdaux | 8 – 44 21 pas |
| Plage d’avances longitudinales | 0.05 – 1.7 mm/T. 17 avances |
| Plage d’avances transversales | 0,025 – 0,85 mm/T 17 avances |
| Puissance moteur | 2.4 kW 4,6 kW 400 V / 3 Ph ~ 50 Hz |
| Puissance moteur du système d’arrosage | 100 W |
| Variateur de vitesse | 45 – 1800 T/min. 45 -1800 T/min |
Dimensions et poids
| Dimensions (L x l x h) | 1940 x915 x 1375 mm |
| Poids net | 1160 kg (1350 kg) 740 kg |
| Hauteur | 1370 mm |
| Largeur | 914 mm |
| Longueur | 1935 mm |
