Description

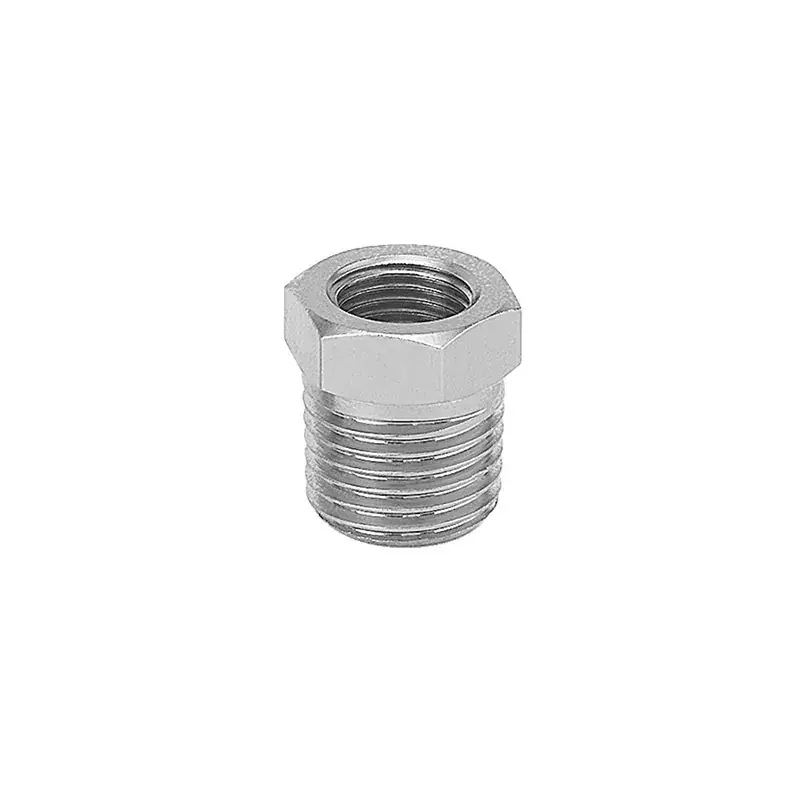

Réduction mâle conique / femelle cylindrique A4 Prevost
Pression d’utilisation : 0 à 15 bar.
| Filetage mâle BSPT | Filetage femelle BSPP | Référence |
|---|---|---|
| R 1/4 | G 1/8 | A4 1418 |
| R 3/8 | G 1/8 | A4 3818 |
| R 1/2 | G 1/8 | A4 1218 |
| R 3/8 | G 1/4 | A4 3814 |
| R 1/2 | G 1/4 | A4 1214 |
| R 1/2 | G 3/8 | A4 1238 |
| R 3/4 | G 3/8 | A4 3438 |
| R 3/4 | G 1/2 | A4 3412 |
| R 1 | G 1/2 | A4 0112 |
| R 1 | G 3/4 | A4 0134 |
| R 1 1/4 | G 3/4 | A4 4234 |
| R 1 1/4 | G 1 | A4 4201 |
| R 1 1/2 | G 1 | A4 4901 |
| R 1 1/2 | G 1 1/4 | A4 4942 |
| R 2 | G 1 1/4 | A4 6042 |
| R 2 | G 1 1/2 | A4 6049 |
| R 2 | G 1 | A4 6001 |
| R 2 1/2 | G 1 | A4 7601 |
Dimensions :
| A (mm) | C (mm) | D (mm) | Référence |
|---|---|---|---|
| 16 | 14 | 5 | A4 1418 |
| 17 | 17 | 5.5 | A4 3818 |
| 19.5 | 22 | 5.5 | A4 1218 |
| 17 | 17 | 5.5 | A4 3814 |
| 20 | 22 | 6 | A4 1214 |
| 20 | 22 | 6 | A4 1238 |
| 23 | 27 | 6.5 | A4 3438 |
| 23 | 27 | 6.5 | A4 3412 |
| 25 | 34 | 9 | A4 0112 |
| 25 | 34 | 7 | A4 0134 |
| 20 | 42 | 6 | A4 4234 |
| 19.5 | 42 | 5.5 | A4 4201 |
| 33.5 | 54 | 10 | A4 4901 |
| 20 | 50 | 6 | A4 4942 |
| 36 | 67 | 10.5 | A4 6042 |
| 36 | 67 | 11 | A4 6049 |
| 21 | 60 | 6 | A4 6001 |
| 56 | 80 | 31 | A4 7601 |
