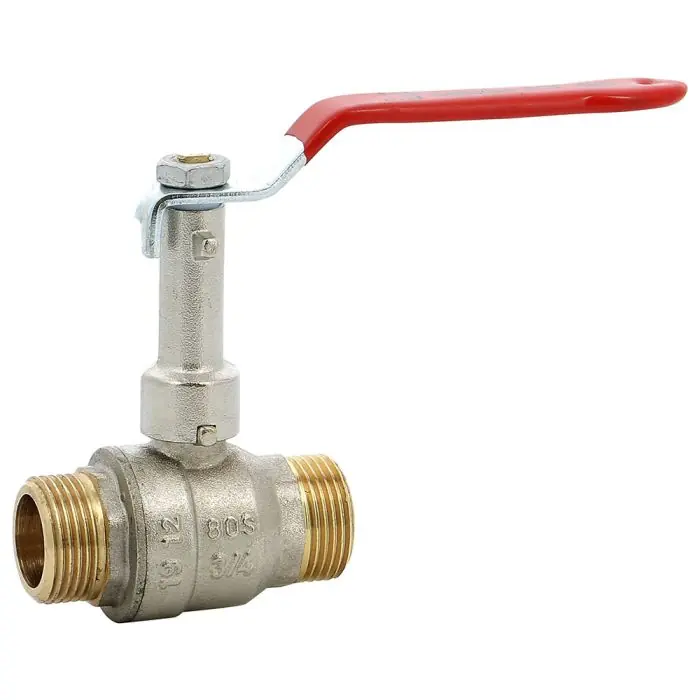

Vanne à sphère B+ ACS à prolongateur fixe poignée plate rouge Mâle Mâle 1″ (26/34) – Sferaco
Vanne à sphère laiton 4MS avec prolongateur à passage intégral pour le sectionnement de réseaux deau potable, de chauffage sanitaire, darrosage, dirrigation ou de climatisation. Létanchéité est assurée par un presse étoupe PTFE. Le prolongateur monté est fixe évitant de détériorer le calorifugeage. La poignée est réversible avec un écrou traité anticorrosion pour une meilleure résistance aux ambiances extérieures.
Données techniques
- Dimensions : Mâle Mâle 1″ (26/34)
- Passage intégral
- Axe inéjectable
- Prolongateur fixe monté
- Bille pleine
- Presse étoupe PTFE
- Marquage corps « 80S » avec ACS, date de fabrication et logo
- Numéro ACS sur la poignée
- Poignée réversible (en démontant et tournant le prolongateur de 180°)
- Poignée avec trou permettant le verrouillage de la vanne (à laide dun collier Rilsan)
- Pour réseaux dadduction et de distribution deau
- Température mini admissible Ts : – 10°C
- Température maxi admissible Ts :+ 120°C
- Pressions maxi admissibles Ps : 30 bar
Normalisations
- Fabricant certifié ISO 9001 : 2015 et ISO 14001 : 2015
- DIRECTIVE 2014/68/UE : Produits exclus de la directive (Article 1, § 2b)
- Attestation de conformité sanitaire ACS N° 24 ACC LY 629
- Taraudage et filetage suivant la norme ISO 228-1
Instructions de montage et maintenance
- Avant montage des robinets, bien nettoyer la tuyauterie afin d’en éliminer tout objet divers (particulièrement les gouttes de soudure et copeaux métalliques) qui pourraient l’encombrer et qui pourraient venir bloquer la robinetterie.
- Vérifier l’alignement des tuyauteries amont et aval (un alignement imparfait peut entraîner une contrainte importante sur la robinetterie)
- Bien vérifier l’encombrement entre les tuyauteries amont et aval, la robinetterie n’absorbera pas les écarts. Les déformations résultant de cette pratique peuvent entrainer des problèmes d’étanchéité, des difficultés de manœuvre, et même des ruptures. En conséquence, présenter l’appareil en position pour bien vérifier les conditions d’assemblage.
- Avant l’assemblage, bien vérifier la propreté des filetages et taraudages.
- Caler provisoirement les tronçons de tuyauterie qui n’ont pas encore leur support définitif. Ceci pour éviter d’appliquer sur la robinetterie des contraintes importantes.
- Les longueurs de taraudage étant le plus souvent plus petites que les longueurs théoriques ISO/R7, il est indispensable de limiter la longueur filetée du tube et de bien vérifier que l’extrémité du tube ne vient pas buter en fond de filet.
- Pour létanchéité de lassemblage vanne tuyauterie, il est indispensable dutiliser des produits compatibles avec les exigences de lACS ( attestation de conformité sanitaire ).
- Positionner de part et d’autre du robinet des colliers de maintien.
- Dans le cas de montage en réseau sanitaire, chauffage ou de climatisation avec tube PER, flexible et autres matériaux de synthèse, il est indispensable de bien maintenir ces tubes et flexibles par des colliers afin d’éviter toutes contraintes sur le robinet (cahier des prescriptions communes de mise en œuvre du CSTB).
- Pour le vissage du robinet, entrainer celui-ci en rotation du côté du vissage exclusivement et seulement sur le 6 pans. Utiliser une clé plate ou une clé à molette et pas de clé à griffes.
- Ne jamais serrer les corps des robinets dans un étau.
- Au vissage du robinet, serrer modérément. Ne pas bloquer avec des rallonges de clé qui pourraient provoquer des ruptures ou des déformations du corps.
- D’une manière générale, pour toute robinetterie bâtiment et chauffage, ne pas dépasser le couple de 30Nm au serrage.
