Description

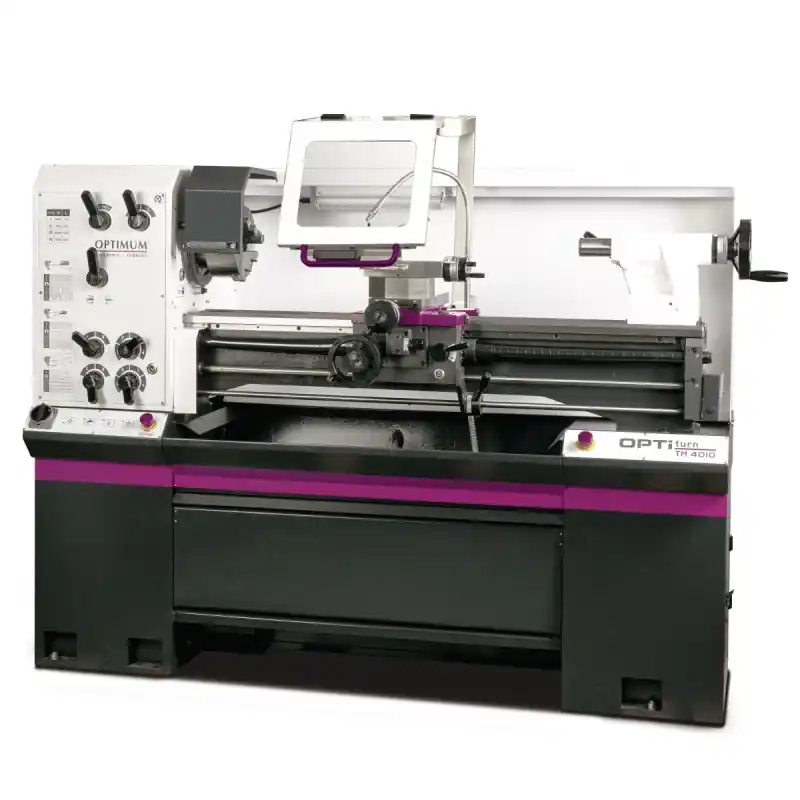

Le tour OPTIturn TM 4010 combine stabilité, précision et sécurité. Conçu pour un usinage exigeant, il offre une construction robuste, un fonctionnement fiable et un confort optimal grâce à ses fonctions de sécurité avancées et ses composants de haute qualité.
Caractéristiques principales
- Guide daxe Z trempé et rectifié
- Concentricité garantie du nez de broche0,015 mm
- Porte-broche Camlock DIN ISO 702-2 N° 5
- Disjoncteur de protection du moteur
- Moteur principal à frein électrique
- Rotation horaire/antihoraire sélectionnable sur le chariot
- Électronique de sécurité à deux canaux
- Interrupteur testé selon EN ISO 13849 avec calcul de durée de vie
- Broche principale parfaitement concentrique avec roulements à rouleaux coniques de précision pour une haute capacité de charge
- Dispositif de sécurité empêchant le fonctionnement simultané du taraudage et de lavance
- Volants de commande avec fonction de désengagement sur les axes X et Z
- Tous les engrenages de lavance en acier trempé et rectifié, arbres sur roulements à aiguilles
- Tous les composants lubrifiés dans un bain dhuile
- Fonctionnement de lavance simple et efficace
- Une position dengrenage changeable
- Armoire de commande avec système Optimum
- Pompe à liquide de refroidissement avec réservoir et indicateur de niveau, réservoir amovible pour un nettoyage facile
- Lampe LED intégrée dans le carter machine
- Socle de machine en acier robuste
- Bouton darrêt durgence à droite et à gauche
- Interrupteur principal verrouillable
- Mandrin 3 mors inclus
- SWH inclus dans la livraison
- Convainc par sa construction stable et sa facilité de manipulation
| Marque | OPTIMUM |
| Référence | 3403041 |
| Alésage de broche | Ø 53 mm |
| Alimentation électrique | 400 V |
| Attachement de broche | Camlock DIN ISO 702-2 No.5 CM 6 |
| Cône Morse du fourreau de poupée mobile | CM 4 |
| Course du chariot longitudinal | 850 mm |
| Course du chariot supérieur | 98 mm |
| Course du chariot transversal | 185 mm |
| Course du fourreau de poupée mobile | 110 mm |
| Diamètre usinable au-dessus du banc | 400 mm |
| Diamètre usinable au-dessus du chariot | 250 mm |
| Distance entre-pointes | 1000 mm |
| Filetages métriques | 0,47 mm/T |
| Filets au pouces (TPI) | 564 TPI |
| Fréquence moteur | 50 Hz |
| Hauteur de pointe | 200 mm |
| Nombre d’avances longitudinales | 26 |
| Nombre d’avances transversales | 32 |
| Nombre de pas (Filets au pouces) | 31 |
| Nombre de pas (métriques) | 32 |
| Nombre de vitesse de broche | 8 |
| Plage d’avances longitudinales | 0,0140,38 mm/tour |
| Plage d’avances transversales | 0,0521,392 mm/tour |
| Puissance moteur | 2,2 kW |
| Puissance électrique totale de la machine | 3,0 kW |
| Puissance moteur du système d’arrosage | 100 W |
| Section d’outils Max. | SWH 3-E |
| Variateur de vitesse | 702000 T/min. |
Dimensions et poids
| Poids net | 765 kg |
| Hauteur | 1740 mm |
| Largeur | 780 mm |
| Longueur | 1935 mm |
